UML 类图​

类和对象​

类​
  • 象的蓝图；
  • 表述对象的属性和方法；
对象​
  • 类的实例；
  • 相同类的对象具有相同的属性和方法；

UML 类符号​

组成​
  • 名称；
  • 属性；
  • 方法；

组成

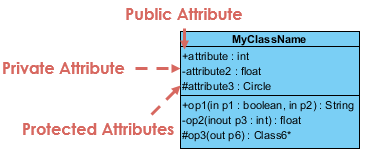

可见性​
  • +：公共属性；
  • -：私有属性；
  • #：受保护的属性；

可见性

类图的视角​

类图的视角​
  • 概念：代表某个概念；
  • 规范：注重于接口；
  • 实现：注重于如何实现接口；

类之间的关系​

继承(泛化)​
  • is a 的关系；
  • 实线 + 空心三角；

继承

实现​
  • 接口(抽象基类)和实现类之间的关系；
  • 规定类必须实现的方法；
  • 虚线 + 实心三角；

实现

关联​
  • 表示类之间存在联系；
  • 实线；

关联

聚合​
  • 特殊的关联；
  • 表示 A is part of B 的关系；
  • A 和 B 具有独立的生命周期；
  • 实线 + 空心菱形(B 处)；

聚合

组合​
  • 特殊的聚合；
  • 表示 A is part of B 的关系；
  • A 和 B 的生命周期相同；
  • 实线 + 实心菱形(B 处)；

组合

依赖​
  • 特殊的关联；
  • A 的方法使用 B，但 B 不是 A 的属性，B 的更改会导致 A 的变化；
  • 虚线 + 箭头 (B 处)；

依赖
