类图​

元素声明​

@startuml
abstract  abstract
abstract class  "abstract class"
annotation  annotation
circle  circle
()  circle_short_form
class  class
class  class_stereo  <<stereotype>>
diamond  diamond
<>  diamond_short_form
entity  entity
enum  enum
exception  exception
interface  interface
metaclass  metaclass
protocol  protocol
stereotype  stereotype
struct  struct
@enduml

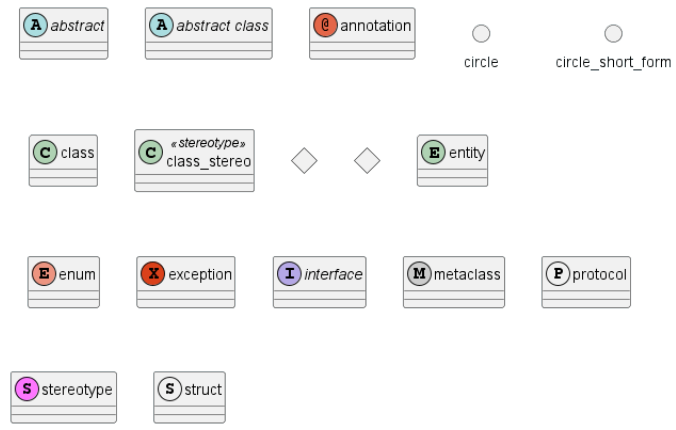

元素声明

关系​

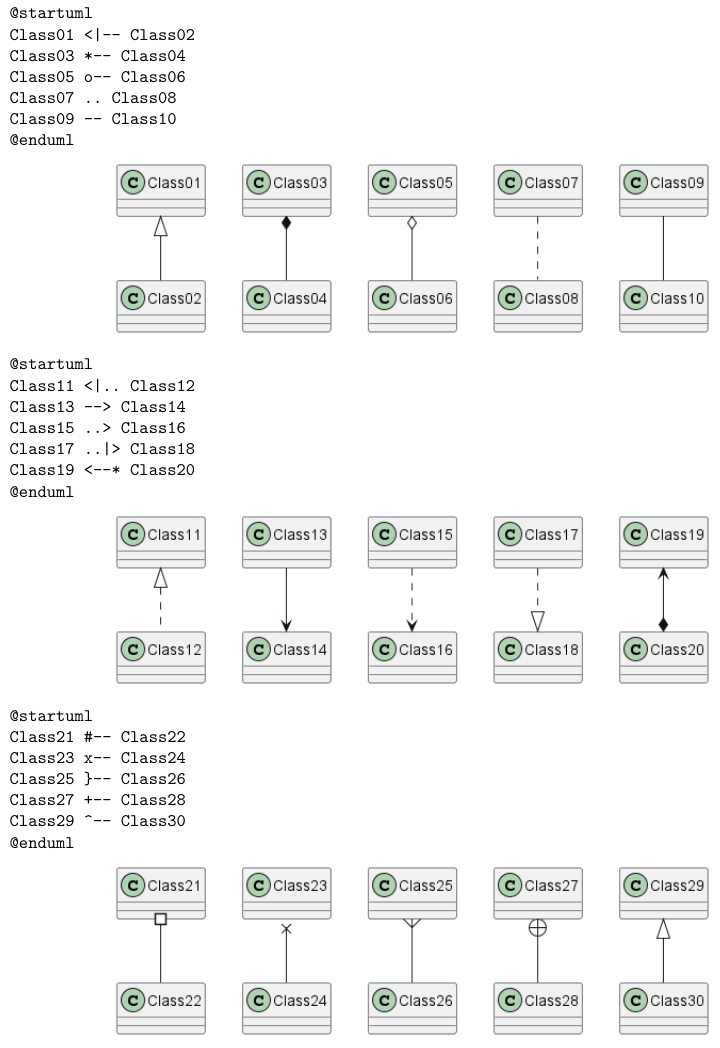

关系

关系标签​

  • 关系类型在符号两边使用 ""；
  • 关系说明在 ：后接说明
@startuml
类01 "1" *-- "many" 类02 : 包含
类03 o-- 类04 : 聚合
类05 --> "1" 类06
@enduml

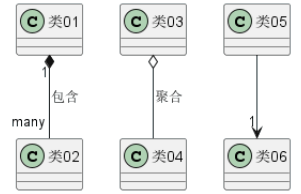

关系标签

属性和方法​

属性和方法​
@startuml
class Dummy {
String data
void methods()
}

class Dummy {
{field} A field (despite parentheses)
{method} Some method
}
@enduml
可访问性​
  • +：公共；
  • #：保护；
  • -：私有；
class Dummy {
-field1
#field2
+method2()
}
@enduml
静态和抽象​
@startuml
class Dummy {
{static} String id
{abstract} void methods()
}
@enduml

备注​

类​
  • 类的声明末尾；
  • note left/right/top/bottom of 添加备注；
链接​
  • 使用 note (left/right/top/bottom) on link 关机找你；
@startuml
class Dummy
Dummy --> Foo : A link
note on link #red: note that is red
Dummy --> Foo2 : Another link
@enduml
单独使用​
  • 单独使用 note 关键字；
  • 。。符号链接其他对象
@startuml
class Object << general >>
Object <|--- ArrayList
note top of Object : In java, every class\nextends this one.
note "This is a floating note" as N1
note "This note is connected\nto several objects." as N2
Object .. N2
N2 .. ArrayList
class Foo
note left: On last defined class
@enduml

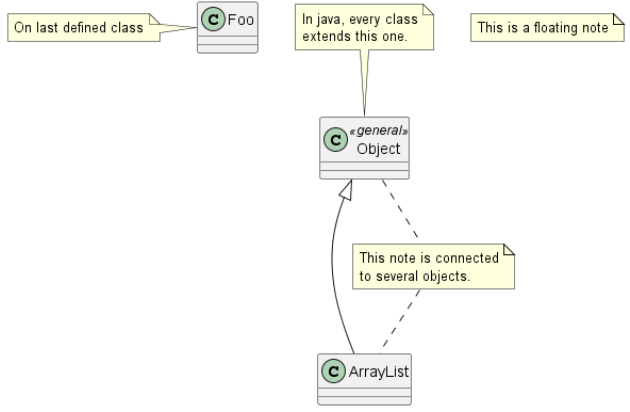

单独使用

包​

  • 使用 package 关键字；
@startuml
package "Classic Collections" #DDDDDD {
Object <|-- ArrayList
}
package net.sourceforge.plantuml {
Object <|-- Demo1
Demo1 *- Demo2
}
@enduml

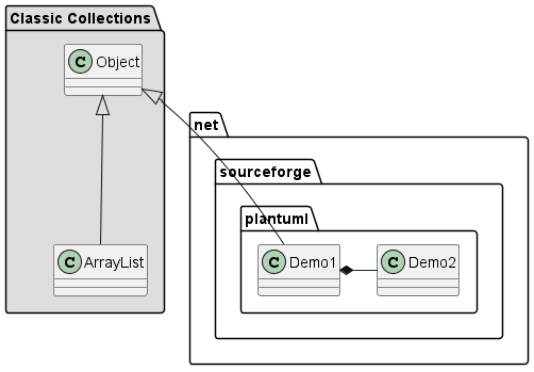

包

思维导图​

MarkDown 语法​

@startmindmap
- root node
- some first level node
- second level node
- another second level node
- another first level node
@endmindmap

图形方向​

  • 右方向：+；
  • 左方向 -；
@startmindmap
+ OS
++ Ubuntu
+++ Linux Mint
++ LMDE
++ SolydXK
-- Windows NT
--- Windows 8
@endmindmap

多行表示​

  • ：和 ；包裹；
@startmindmap
* Class Templates
**:Example 1
<code>
template <typename T>
class cname{
void f1()<U+003B>
...
}
</code>
;

多个根节点​

  • 多个 *；
@startmindmap
* Root 1
** Foo
** Bar
* Root 2
** Lorem
** Ipsum
@endmindmap

移除外部方框​

  • */+/- 后使用 _；
@startmindmap
*_ root node
**_ some first level node
***_ second level node
***_ another second level node
***_ foo
***_ bar
***_ foobar
**_ another first level node
@endmindmap
